监控系统组合式防雷器

——型 号——————————————————————————————————

 YF-DSC/3
 YF-DSC/2

——产品特点—————————————————————————————————

 ◆ 进口防雷元件,优质接口
 ◆ 视频、信号、电源合为一体,体积小,安装方便,合金屏蔽外壳
 ◆ 响应迅速,泄流量大
 ◆ 箝压准确,残压低,插损小传输性能稳定


——适用范围—————————————————————————————————

  适用于带云台摄像枪的雷电及电涌的防护。


——应用列举—————————————————————————————————

  工业建筑、商业建筑、政府机关、企业、学校、医院、银行、交通、公安等领域监控系统、保安系统的雷
电防护。


——技术参数—————————————————————————————————

型号
YF-DSC/3
YF-DSC/2

保护对象
视频线
电源线
控制线
标称工作电压Un(AC)
1.2V
12V/24V/220V(可选)
6V/12V
最大持续工作电压Uc
1.4V
15V/27V/275V(可选)
12V/15V
标称放电电流
In (8/20μS)
5KA
5KA
5kA
最大放电电流
Imax(8/20μS)
10KA
10KA
10kA
电压保护水平Up
1KV(1.2/50μS)
≤12V(芯线/屏蔽)
≤18V/30V/1KV(可选)
18V/35V
≤600V(芯线/地)
响应时间ta
< 1ns
≤25ns
< 1ns
插入损耗
≤0.5dB

≤0.25dB
接口类型
BNC
接线端子
接线端子
外型尺寸
115×76×47mm

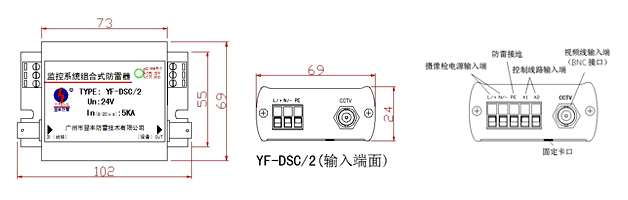

外型尺寸 :———————————————————安装示意图:
