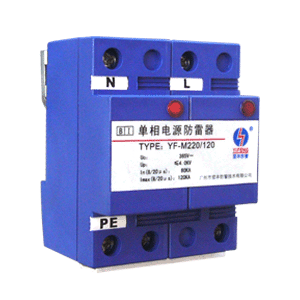

模块式单相电源防雷器-Ⅰ级

——型 号————————————————————————————————

YF-M220/120



——产品特点———————————————————————————————

◆ 进口浪涌吸收元件,性能稳定
◆ 一体化设计,防雷更科学合理
◆ 内置电子脱扣装置,过流过热双重保护功能
◆ 响应快速,快速泄流,残压低
◆ 阻燃、防腐、耐高温外壳材料
◆ 防潮性能好,雷雨环境均能稳定工作


——适用范围———————————————————————————————

◆ 适用于防雷区域LPZ0B或LPZ1的雷电防护。
◆ 电源Ⅰ级保护。
◆ 通常安装在电源进线总配电柜内。


——应用列举———————————————————————————————

 工业建筑、商业建筑、民用住宅、政府机关、企业、学校、医院、银行、交通、公安等领域总配电系统的雷电
防护。


——技术参数———————————————————————————————

型    号
YF-X220E20
标称工作电压Un
220V/50Hz
最大持续工作电压Uc
AC 385V
标称放电电流
In(8/20μS)
10KA
最大放电电流Imax(8/20μS)
20KA
限制电压UP
≤2.5KV
响应时间ta
≤25ns
防雷级别
D/Ⅲ
防护等级
IP63
过流过热保护
内置
是否带计数器
接线方式
并联
安装导体截面积
L、N: 6mm2的多股线/PE:10mm2的多股线
工作温区
-40℃~+80℃
外形尺寸
(长×高×宽)
190×260×92mm
参考标准
IEC61643、GB18802-2002

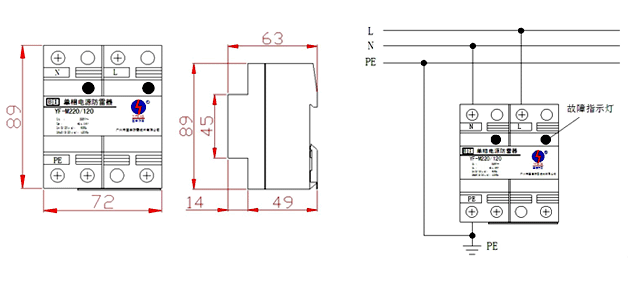

外型尺寸:————————————————安装示意图:
