控制信号防雷器

——型 号——————————————————————————————————

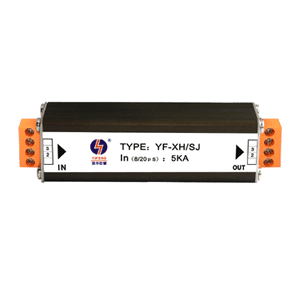

 YF-XH/SJ
 YF-XH/YT
 YF-XH/XF
 YF-XH/AU

——产品特点—————————————————————————————————

 ◆ 进口核心防雷元件
 ◆ 多级保护电路设计
 ◆ 响应迅速,快速泄流
 ◆ 箝压准确,残压低,插损小
 ◆ 传输性能稳定

——适用范围—————————————————————————————————

  适用于485数据传输控制线路、数据通信专线、消防控制信号线路、音频线路的雷电及电涌的防护。


——应用列举—————————————————————————————————


  监控云台控制、解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通和消防报警线路等的
雷电防护。


——技术参数—————————————————————————————————


型  号
YF-XH/SJ
YF-XH/YT
YF-XH/XF
YF-XH/AU
标称工作电压Un(AC)
5V/12V/24V
12V
5V/12V/24V
110V
最大持续工作电压Uc
6V/15V/27V
15V
6V/15V/27V
135V
标称放电电流In(8/20μS)
5kA
5kA
5kA
5kA
最大放电电流Imax(8/20μS)
10kA
10kA
10kA
10kA
电压保护水平Up(1.2/50μS)
15V/20V/50V
20V
15V/20V/50V
300V
响应时间ta
< 1ns
< 1ns
< 1ns
< 1ns
插入损耗
≤0.2dB
≤0.2dB
≤0.2dB
≤0.2dB
保护线数
2,3线/4线全保护
2,3线/4线全保护
2,3线/4线全保护
2,3线/4线全保护
接口类型
RJ11/接线端子
RJ11/接线端子
RJ11/接线端子
RJ11/接线端子
参考标准
IEC61643、GB18802-2002

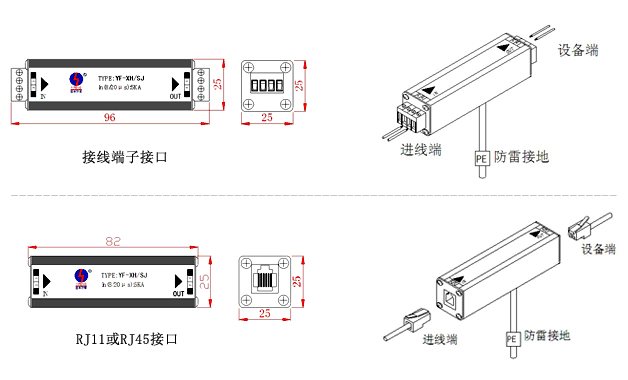

外型尺寸:——————————————————安装示意图:
