  翌丰首页  产品展示  天馈信号防雷器

天馈信号防雷器

——型 号——————————————————————————————————

 YF-K300
 YF-K800
 YF-K1600
 YF-K2000

——产品特点—————————————————————————————————

◆ 进口防雷元件
◆ 响应迅速,快速泄流
◆ 箝压准确,残压低,插损小
◆ 传输性能稳定
◆ 工作频带宽,电压驻波比小,通流容量大
◆ 合金屏蔽外壳,有效抑制压脉冲干扰

——适用范围—————————————————————————————————

  适用于天馈线路、射频线路的雷电及电涌的防护。


——应用列举—————————————————————————————————

  GSM基站、PHS小灵通基站、卫星接收机、微波通信、广播电视等。


——技术参数—————————————————————————————————

型  号
YF-K300
YF-K800
YF-K1600
YF-K2000
标称放电电流In(8/20μS)
5KA
5KA
5KA
5KA
最大放电电流Imax(8/20μS)
10KA
10kA
10kA
10kA
电压保护水平Up
1KV(1.2/50μS)
≤600V
≤600V
≤600V
≤600V
响应时间
< 25ns
< 25ns
< 25ns
< 25ns
插入损耗
≤0.2dB
≤0.2dB
≤0.2dB
≤0.2dB
驻波比
≤1.1
≤1.1
≤1.1
≤1.1
输入/输出阻抗
50/75W
50/75W
50/75W
50/75Ω
接口方式
L46/L16/N
N型
L16/N
N型
适用频率
120-500MHZ
800-950MHZ
1500-1600MHZ
1850-1950MHZ

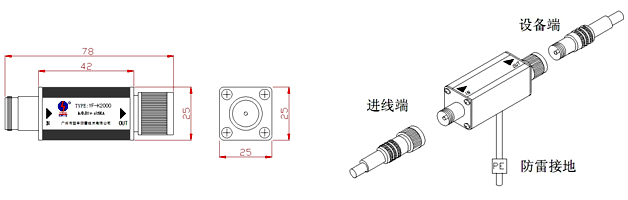

外型尺寸:———————————————安装示意图 :
