模块式复合型(B+C+D)三相电源防雷器

——型 号——————————————————————————————————

YF-M380K-BCD/150
YF-M380K-BCD/120


——产品特点—————————————————————————————————

   本系列产品既具有C类和D类SPD的响应速度和低保护电平,同时又具有B类保护器的能量级别。它实现一、
二、三级保护器的直接并联安装而无需使用退耦电感,实现了超低限制电压的三级防护效果。既节省了安装空
间,简化安装手续,又达到超低保护电压。尤其适合于安装空间有限,但需要大通流容量和低保护电压的场所
使用。

◆ 采用了密封自动点火和能量协调技术,实现B、C、D级零距离安装,无需退耦电感。
◆ 提前点火间隙技术,无电弧外泄。
◆ 泄流能力强,可承受超大雷电流冲击。
◆ 可直接安装于设备前端,达到超低保护电压的防护效果。
◆ 输出残压低,响应时间快速。
◆ 模块盒外壳为特殊耐高温阻燃材料制作
◆ 具备故障失效指示功能。

——适用范围—————————————————————————————————

  适用于LPZ0A区至LPZ1区、LPZ0B区至LPZ1区、LPZ01区至LPZ2区或LPZ3区交界处,即B级、C级或D级。
电源Ⅰ、Ⅱ、Ⅲ级同时保护。
  安装在电源进线总配电柜内或安装在供电系统的分配电柜处。
  本产品特别适合应用于高能量雷电流泄放和低保护电压场所。

——应用列举—————————————————————————————————


工业建筑、商业建筑、政府机关、企业、学校、医院、银行、交通、公安等领域配电系统的雷电防护。


——技术参数—————————————————————————————————

型 号
YF-M380K-BCD150
YF-M380K-BCD120
标称工作电压Un
380V/50Hz
380V/50Hz
最大持续工作电压Uc
385V
385V
雷电冲击电流Iimp(10/350ms)
25KA
25KA
标称放电电流In(8/20ms)
80KA
60KA
最大放电电流Imax(8/20ms)
150KA
120KA
电压保护水平Up
≤1.5KV
≤1.0KV
防雷级别
B+C+D/Ⅰ+Ⅱ+Ⅲ
响应时间tA
≤25ns
后续断流能力
1.5kA/385V
最大后备保险丝强度
125A gL/gG
防护等级
IP20
接线方式
并联
安装导体截面积
25mm2的多股线(L、N)/35mm2的多股线(PE、 )
安装支架
35mm宽标准安装导轨
工作温区
-40℃~+80℃
外壳材料
阻燃、耐高温、耐腐蚀
外形尺寸(长×高×宽)
144×89×63mm
参考标准
IEC61643、GB18802-2002

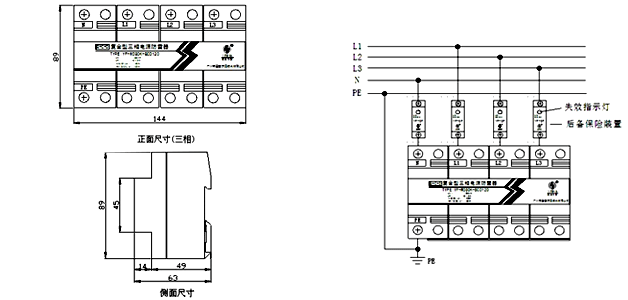

产品尺寸:—————————————— —安装示意图:



——安装注意—————————————————————————————————

◆ 保护器适用于室内安装,室外应加防水措施。
◆ 电涌保护器性能稳定,无须作特别维护,建议在雷雨季节前后进行检查。
◆ 维护及拆卸保护器时需由专业电工操作。
◆ 所有接线必须保证牢固及可靠电气联接,接地电阻推荐不大于10Ω,并且接地线尽量做到短而直。
