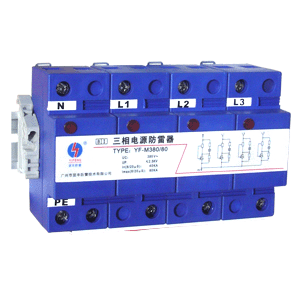

模块式三相电源防雷器-Ⅱ级

——型 号——————————————————————————————————

YF-M380/80


——产品特点—————————————————————————————————

◆ 进口浪涌吸收元件,性能稳定
◆ 一体化设计,防雷更科学合理
◆ 内置电子脱扣装置,过流过热双重保护功能
◆ 响应快速,快速泄流,残压低
◆ 阻燃、防腐、耐高温外壳材料
◆ 防潮性能好,雷雨环境均能稳定工作


——适用范围—————————————————————————————————

◆ 适用于防雷区域LPZ0B或LPZ1至LPZ2区的雷电防护。
◆ 电源Ⅱ级保护。
◆ 通常安装在电源分配电柜内。


——应用列举—————————————————————————————————

 工业建筑、商业建筑、民用住宅、政府机关、企业、学校、医院、银行、交通、公安等领域总配电系统的雷电防护。


——技术参数—————————————————————————————————

型    号
YF-M380/80
标称工作电压Un
 380V/50Hz
最大持续工作电压Uc
AC 385V
标称放电电流In(8/20μS)
40KA
最大放电电流Imax(8/20μS)
80KA
限制电压UP
 ≤2.2KV
响应时间ta
≤25ns
防雷级别
C /Ⅱ
防护等级
IP20
过流过热保护
内置
接线方式
并联
安装导体截面积
L、N: 10mm2的多股线/PE:16mm2的多股线
安装支架
35mm宽标准安装导轨
工作温区
-40℃~+80℃
外壳材料
阻燃、耐高温、耐腐蚀
遥信功能
可选
外形尺寸(长×高×宽)
144×89×63mm
参考标准
IEC61643、GB18802-2002



外型尺寸:——————————————安装示意图:
