  翌丰首页  产品展示  导轨式信号防雷器

导轨式信号防雷器

——型 号——————————————————————————————————

 YF-XH/SJ(导轨式)

——产品特点—————————————————————————————————

 ◆ 采用标准导轨安装方式,可适用集中接线安装场合
 ◆ 信号传输性能优越
 ◆ 进口核心防雷元件
 ◆ 多级保护电路设计,响应迅速,快速泄流
 ◆ 箝压准确,残压低,插损小
 ◆ 可对各种通信线路进行保护

——适用范围—————————————————————————————————

 适用于485数据传输控制线路、数据通信专线、消防控制信号线路、音频线路、PLC控制线路的雷电及电涌
的防护。


——应用列举—————————————————————————————————

  监控云台控制、解码线路、门禁数据线路、背景音乐、可视对讲、智能三表、一卡通、消防报警线路、
PLC控制柜等的雷电防护。


——技术参数—————————————————————————————————

型  号
YF-XH/SJ(导轨式)
标称工作电压Un
5V
12V
24V
48V
110V
最大持续工作电压
6V
15V
30V
60V
170V
标称负载电流IL
2A
标称放电电流In(8/20μS)
3KA
5KA
最大放电电流Imax(8/20μS)
5KA
10KA
电压保护水平(In)Up
≤15V
≤20V
≤50V
≤180V
≤300V
响应时间ta
≤1ns
带宽fG
2MHz
插入损耗AE
≤0.5dB
温度范围
-40℃…+80℃
接口类型
螺丝端子
安装接线规格
1.5mm2~4mm2
外壳材料
黄色阻燃PBT,UL94-VO
安装支架
35mm宽电气安装导轨
保护等级
IP20
外形尺寸
13.5×65×90mm
安装位置
安装于设备前端
参考标准
IEC61643、GB18802-2002

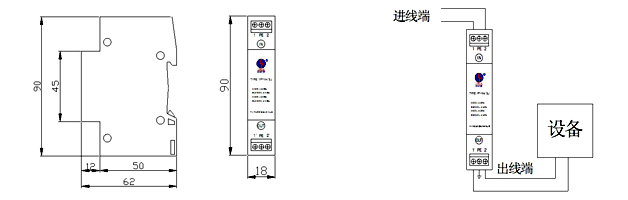

外型尺寸—————————————————————安装示意图:
